1：鑄造毛坯：
2：熱處理：
3：以φ330.0070.018+ 和φ940.054 0 +的軸承孔為粗基準，粗銑下端面：
4：以畫線定位鉆4 φ11的孔，锪4 φ22的孔，保證φ11孔表面粗糙度12.5：
5：以下端面為基準，粗鏜φ330.0070.018+ 和φ940.0540+的軸承孔，保證97的尺寸：
6：以φ330.0070.018+ 和φ940.0540+的軸承孔為基準，粗鏜φ470.0070.018+ 的孔：
7：以下端面為基準，半精鏜，精鏜φ940.0540+的軸承孔，保證和φ940.0540 +等級要求和表面粗糙度為1.6：
8：以φ330.0070.018+ 和φ940.0540 +為基準，半精鏜，精鏜φ47的軸承孔后倒角，保證φ470.0070.018+ 和圓度0.02mm及表面粗糙度1.6及兩圓心距離540.074 0 +:
9:以φ470.0070.018+ 孔為定位，半精鏜，精鏜φ330.0070.018+ 的孔，保證φ330.007 0.018+ ，表面粗 糙度為1.6，圓度0.02mm，與A平面的垂直度為0.05mm。
10：以下端面為基準，加工M10的的吊環(huán)孔和油孔：
11：以下端面為基準,粗銑上端面，蝸輪前后端面，蝸桿左右端面，蝸輪內φ70的端面和油孔端面：
12：半精銑蝸輪前后端面，蝸輪前后端面保證粗糙度6.3，半精銑蝸輪內φ70的端面:
13：精銑70的端面后倒角，保證粗糙度1.6:
14：鉆蝸輪端面6 M6和蝸桿上3 M6的孔：
15：倒角：
16：檢驗

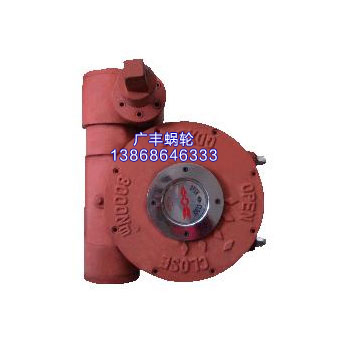

關鍵詞：蝸輪箱
