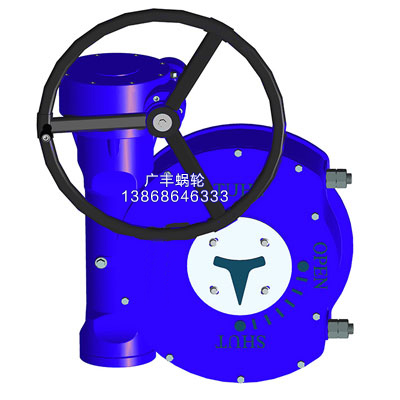

信號蝶閥蝸輪傳動裝置使用調整及接線方法
1、打開電器天關箱罩，根據電器控制要求把電纜的芯線接到相應的端子，并密封好電纜，同時把電纜固定，以防止外力牽動時損壞電纜接線。
2、當閥門在“全關”位置時，順時針轉動下面的關向凸輪，使凸輪剛好觸動微動開關，然后旋緊凸輪上的螺釘并固定。
3、當信號蝶閥在“全開”位置時，逆時針轉動上面的開向凸輪，用與上述相同的方法調整好開向凸輪。
4、調整限位螺釘，當閥門在“全關”或“全開”位置時，不應使限位螺釘剛好頂在蝸輪的限位平面，而應留有一定的間隙，然后旋緊限位螺釘上的鎖緊螺母。
5、蓋上電器開關箱罩，當閥門在“全關”位置時，使信號蝶閥開度指示器的指針指向刻度盤上的“0”刻度，并旋緊螺釘固定。
信號蝶閥廣泛用于高層建筑消防系統及其它需要顯示閥門開關狀態的管線系統上。
