蝸輪 蝸桿傳動是由蝸桿和蝸輪組成。常用于交錯軸∑＝90°的兩軸之間傳遞運動和動力。一般蝸桿為主動件，作減速運動。
一、蝸輪蝸桿傳動的特點
與齒輪傳動相比較，蝸桿傳動具有傳動比大，在動力傳遞中傳動比在8～100之間，在分度機構中傳動比可以達到1000；傳動平穩、噪聲低；結構緊湊；在一定條件下可以實現自鎖等優點而得到廣泛使用。
但蝸輪蝸桿傳動有效率低、發熱量大和磨損嚴重，渦輪齒圈部分經常用減磨性能好的有色金屬（如青銅）制造，成本高等缺點。
二、蝸輪蝸桿傳動的類型

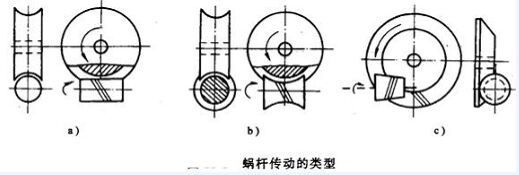

按蝸桿分度曲面的形狀不同，蝸桿傳動可以分為：圓柱蝸桿傳動（如圖a）、環面蝸桿傳動（如圖b）、錐蝸桿傳動（如圖c）三種類型。
1、蝸輪圓柱蝸桿傳動圓柱蝸桿傳動可以分為普通圓柱蝸桿傳動和圓弧圓柱蝸桿傳動普通圓柱蝸桿傳動根據齒廓曲線主要分為三種：
阿基米德圓柱蝸桿（ZA蝸桿）
漸開線圓柱蝸桿（ZI蝸桿）
法向直廓圓柱蝸桿（ZN蝸桿）
本章只討論阿基米德圓柱蝸桿，加工時，梯形車刀切削刃的頂平面通過蝸桿軸線，在軸向剖面具有直線齒廓，法向剖面N-N上齒廓為外凸線，端面上齒廓為阿基米德螺線。這種蝸桿切制簡單，但難以用砂輪磨削出精確齒形，精度較低。 §6.2蝸桿傳動的主要參數和幾何尺寸

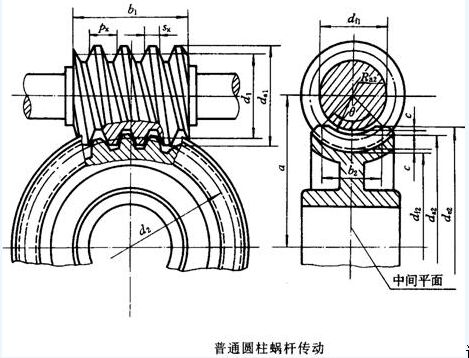

如圖所示，在中間平面上，普通圓柱蝸桿傳動就相當于齒條與齒輪的嚙合傳動故此，在設計蝸桿傳動時，均取中間平面上的參數（如模數、壓力角）和尺寸（如齒頂圓、分度圓等）為基準，并沿用齒輪傳動的計算關系，
